工作原理

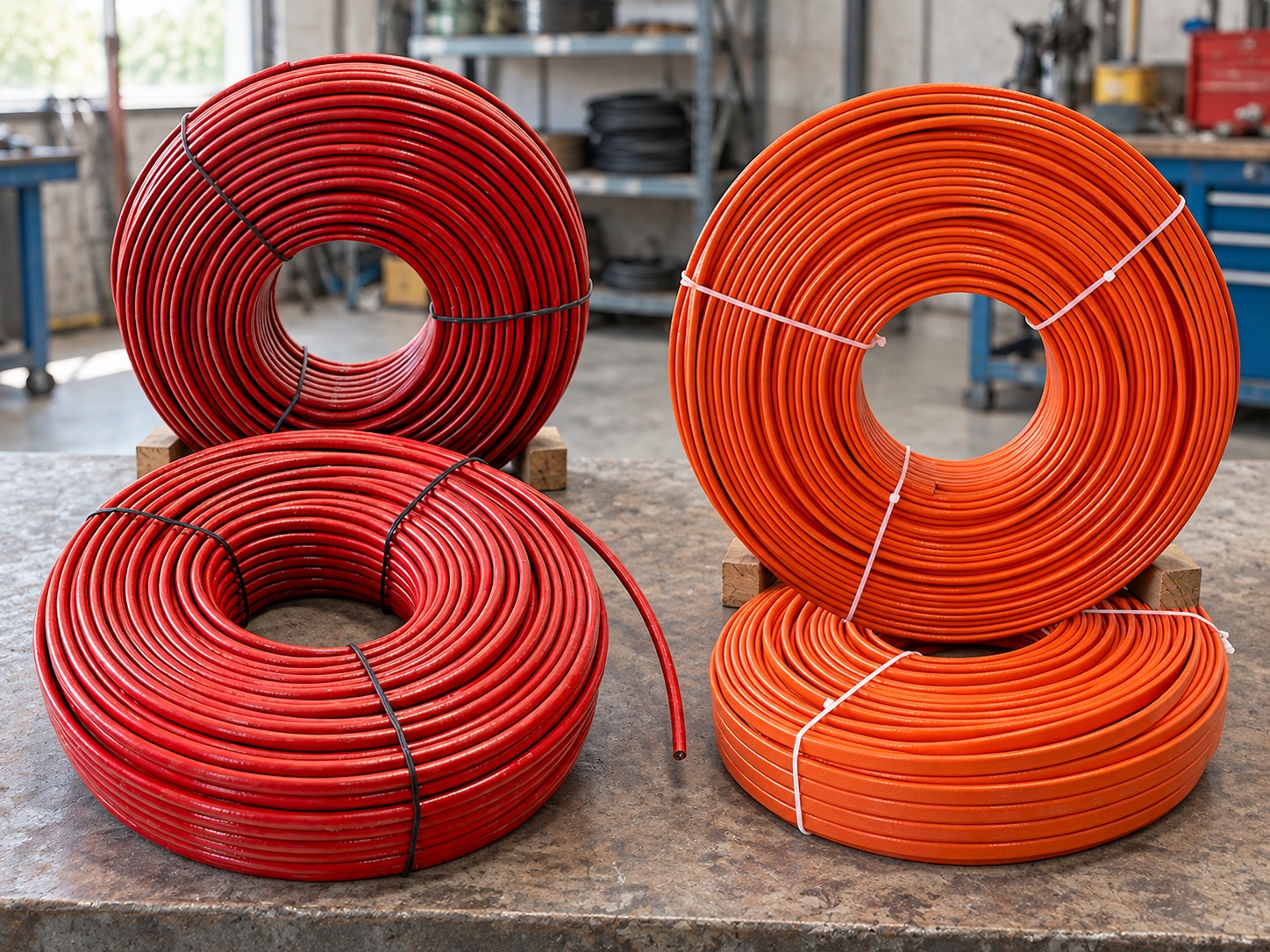

并联式恒功率电伴热带

结构：其电阻丝是并联连接方式，其工作时是靠电阻丝发热对管道进行加热。

原理：两根相互平行的度镍铜绞线包覆在氟化物绝热层中，作为电源母线，并且在内绝热层外缠绕镍铬合金电热丝，每隔一个固定距离即将电热丝进行焊接，形成一个连续的并联电阻，当电源铜母线通电以后，各并联电阻随之发热，即形成一个连续发热的电热带，可任意剪切。电源母线为二根平行绝缘铜线，在内绝缘层上缠绕电热丝，并将电热丝每隔一定距离与母线连接，形成连续并联电阻；母线通电后，各并联电阻发热，因而形成一条连续的加热带 [15]。

串联式恒功率电伴热带

结构：其电阻丝是串联连接方式，其工作时是靠电阻丝发热对管道进行加热。

原理：串联式电伴热带是由绝缘铜绞线为电源母线，即为发热芯线。具有一定内阻的芯线通过电流芯线就会产生焦耳热量(焦耳--楞次定律Q=0.24I\S2^;Rt)，其大小与电流平方、芯线阻值和通过时间成正比。因此串联式电伴热带随着通电时间的延续，源源不断的发出热量，形成一条连续的、均匀发热的电伴热带。串联式电伴热带芯线电流相同、电阻相等，所以整根电伴热带首尾发热均匀，其输出功率恒定不受环境温度和管道温度影响。串联式恒功率隧道电伴热带是由三相具有相同截面积，一定长度的平行绝缘铜绞线为电源母线和发热芯线组成，将其一端可靠短接，另一端接上380V电源，就形成了一个星形负载，电能转化为热能不断放出热量，形成一条连续的、发热均匀的电伴热带

应用领域

1、并联式恒功率电伴热带：主要应用于石油、化工、电力、冶金等管道系统、储罐、阀门、泵体的伴热、防冻或仪表管线的工艺温度维持。适用于短距离、多分支管道的伴热保温。可用于普通场合和防爆场合Ⅰ、Ⅱ级2区。此外，还广泛应用于建筑消防领域的消防管道伴热、屋面天沟融雪；以及食品、医药、船舶等行业的管道和设备伴热、保温、防冻。

2、串联式恒功率电伴热带：适用于回路长度超出了并联式恒功率电伴热带上限的情况下，一个单供点的回路，最长可达3600米。串联恒功率电伴热带单根最大使用长度可做到3000米，特别适用于长距离的管道，如石油长输管线伴热和大型罐体保温等。可用于普通场合和防爆场合Ⅰ、Ⅱ级2区。
